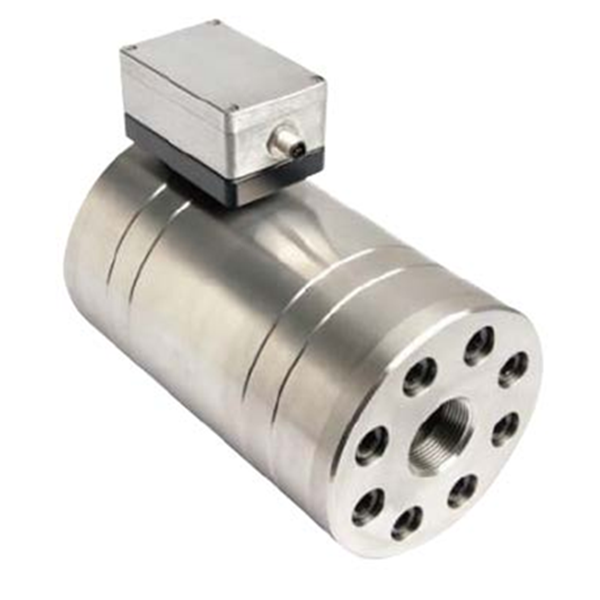

Medidor de Vazão FST-GV100 para Líquidos de Alta Viscosidade

FST-GV100 Flow Meter for High Viscosity Liquids
FST-GV100 Flow Meter for High Viscosity Liquids FST-GV100 Flow Meter for High Viscosity Liquids FST-GV100 Flow Meter for High Viscosity Liquids

Este medidor de vazão foi desenvolvido para atender à crescente demanda do mercado por medições precisas da vazão de fluidos de alta viscosidade. Disponível em várias especificações e modelos, este medidor compacto apresenta um design simples e avançado, tornando a instalação e a manutenção extremamente convenientes. Ele fornece medições precisas mesmo em taxas de fluxo muito baixas, demonstrando excelente adaptabilidade a diferentes viscosidades de fluidos. Opera de forma eficaz sem a necessidade de trechos retos específicos de tubulação. Ideal para a medição precisa de líquidos como metanol, tolueno, poliuretano, água etc, o medidor garante um desempenho confiável em diversas aplicações industriais.

Características
  • Fornece medição de fluxo sem pulsação
  • Oferece perda de pressão mínima, ideal para fluidos de alta viscosidade
  • Tempo de resposta curto para um controle eficiente do processo
  • Faixa de viscosidade: 1 a 1.000.000 cSt
  • Alta precisão mantida em amplas faixas de medição
  • Temperatura do fluido: -30℃ a +120℃
  • Faixa de frequência: 0 a 100 kHz
Aplicações

O medidor de vazão para líquidos de alta viscosidade é amplamente utilizado em diversas indústrias, incluindo petróleo, química, maquinário, energia elétrica, farmacêutica e processamento de alimentos. Aplicações específicas incluem:

  • Medição precisa e contínua da vazão de óleos, solventes e aditivos nos processos industriais, incluindo monitoramento exato em sistemas de dosagem.
  • Medição confiável de óleos combustíveis, produtos farmacêuticos, alimentos, matérias-primas químicas, bebidas (como vinho e leite) e óleos vegetais.
  • Medição precisa de fluidos de alta viscosidade, incluindo adesivos, mel e revestimentos utilizados em equipamentos especializados.
  • Manuseio eficaz de líquidos de baixa viscosidade e levemente corrosivos.
  • Adequado para condições operacionais desafiadoras, incluindo ambientes de alta temperatura, alta pressão, solventes explosivos ou inflamáveis e fluidos contendo pequenas partículas.
  • Soluções personalizadas de medição de vazão adaptadas às necessidades específicas do cliente.
Especificações Técnicas
Faixa de Medição de Vazão 5-1000mL/min
Faixa de Frequência 0 a 100 kHz, ajustável
Precisão de Medição ±0,5% do valor medido com viscosidade >21 cSt
Precisão de Repetibilidade: ±0,05% sob as mesmas condições operacionais
Materiais
Modelo em Aço Inoxidável Aço inoxidável SUS304 ou SUS316L outros disponíveis sob solicitação
Fluído de Rolamento Dependente, como rolamento antifricção
Material da Vedação Padrão: FPM Opcional: PTFE, NBR ou EPDM
Temperatura do Fluido -30 a 120℃ (-22 a 248°F)
Faixa de Viscosidade 1 a 1.000.000 cSt
Pressão do Fluido 1,0-100MPa
Posição de Instalação Qualquer
Tensão de Alimentação 10 a 28 Vdc, com proteção contra inversão de polaridade
Consumo de Corrente 65 mA (a 24 Vdc), sem carga
Classe de Proteção IP65
Atraso Máximo de 8μs (entre a varredura e o valor medido)
Saídas de Sinal
Formato do Sinal de Saída Sinais de quadratura (A, B com defasagem de 90°)
Saída Direcional Alto positivo (24V), baixo negativo (0,8 a 1V)
Saída de Erro Ativo alto (24V), inativo baixo (0,8 a 1V)
Frequência Máxima de Saída 100 kHz
Tensão de Saída do Sinal VSS=9 a 27Vdc (canal 1, canal 2, erro/direção)
